產品概述

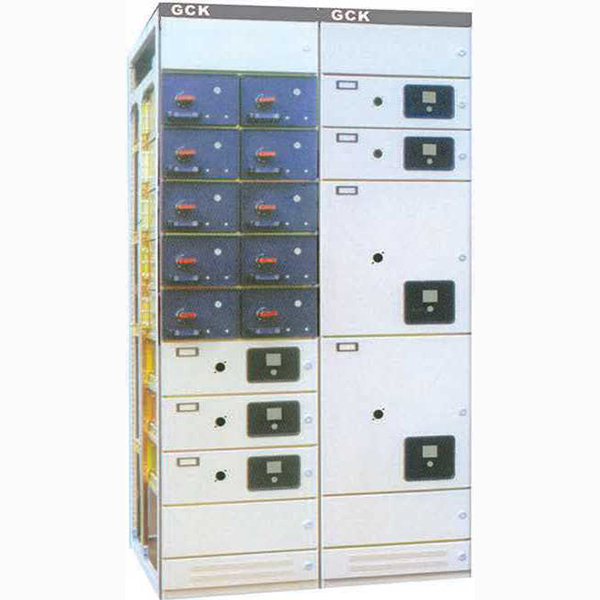

GCK低壓抽岀式開關柜由動力配電中心（PC ）柜和電動機控制中心 （MCC）二部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz ,最大工作電壓至660V,最大工作電流至3150A的配電系統中，作為 動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
本系列產品具有分斷能力高，動熱穩定性能好，結構先進、合 理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合,一臺柜體所容納的回路較多，節省占地面積,外形美觀，防護等級高,安全可靠，維護方便等優點。
本產品符合IEC439標準，符合GB/T7251《低壓成套開關設備》國家標準和 ZBK36001《低壓抽出式成套開關設備》標準。
GCK-X系列產品的基本柜架為組合裝配式結構，柜架的全部結構部件通 過螺釘緊固，互相連接成基本框架，再按需要加上門、擋板、隔板、抽屜、 安裝支架以及母線和電器組件等零件，組合成一臺完整的開光柜，本柜有下列特點：
1. 框架采用異形鋼材，利用三維板定位，螺栓連接，無焊接結構，從 而避免了焊接變形和應力，提高了安裝精度。
2. 框架及零部件安裝按模數E=20mm變化。
3. 內部結構件采用鍍鋅處理，夕卜部經酸洗和磷化處理后，采用靜電環 氧粉末噴涂。
4. 在動力中心（PC ）進線柜內，頂部為水平母線區域，水平母線區域 下部為斷路器室，斷路器可配置國產的DW15GME等系列，也可根據用戶需 要配置國外電器公司生產的各種斷路器,如：ABB公司生產的F系列斷路器，以及智能化斷路器。
